自动气象站无线联网系统


一:项目背景

气象局气象信息的采集由各气象观测站利用气象采集设备自动完成采集,通过DDN或者电话线向气象中心传送气象数据,气象局利用气象信息处理程序对各气象观测站采集的气象数据进行加工处理和分析,进而可对短期的降雨和中期降水进行预报,并通过防汛系统向防汛办报送资料,为洪水预报和防汛提供可靠的决策支持。
    传统气象信息系统地面网络建设较早,设备性能低,线路速度低,时延长,已很难满足自动站,沙尘暴,雷达等资料传输的要求,很难满足进行数据综合传输的需求;卫星网覆盖面小、速度低,且小站之间无法直接通信,限制了网络功能。因此,构建一个更完善、更快捷、更安全的自动气象站迫在眉睫。

    鉴于气象各部门的特殊安全性可靠性要求,气象信息系统在总体建设上采用业务与网络分层构建、逐层保护的指导原则,利用宽带IP(DDN专线)+2G/3G/4G无线网络技术,保证网络的互联互通性,提供具有一定QOS的带宽保证,所采用的设备以及网络构架都具有良好可扩展性,可以根据后续发展的需求,在不改变现有组网方案的情况下,通过增加2G/3G/4G DTU设备,实现远程无线数据传输功能。

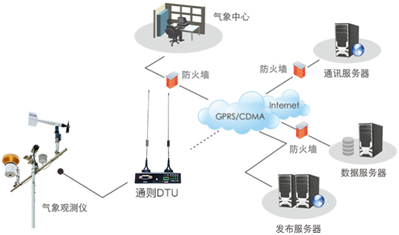

二:系统拓扑图


       通则4G自动气象站应用系统基于4G技术的气象信息采集系统,它由气象采集器、PLC逻辑控制、通则4G DTU、数据中心(管理工作站,数据库服务器,web发布服务器)组成。采集器负责实时采集各种气象参数(风速,温度,湿度,气压等等),然后汇总到PLC控制逻辑,接着传到通则4G传输终端,通过4G网络把数据汇集到服务器,服务器上的数据可以通过web和客户端形式发布到各个省县级气象站。具有采集数据快速准确,能快速生成统计分析,安全可靠等特点,极大地提高了气象发布的实时性,稳定性,高效性。

      该方案的建设既能实现全市气象系统的信息化办公,也实现了安全互联互通、指挥调度、信息共享,端到端的高可靠性设计是本方案建设的特色,具体表现在以下三方面:

三:系统功能

1、设备的状态监控功能,管理中心可以查询设备的工作情况,了解设备的运行情况,能远程维护和升级设备;

2、简单的信息发布功能;信息支持单发、群发、分组发;

3、信息的审查和记录,市中心可以对所有设备的信息进行查看和监管,县中心可以对本区域所有的设备信息进行查看,本区域发送的所有信息同时反馈到市中心;

4、设备的分级管理,市中心可以对所有设备进行管理,可以对所有设备进行信息发布,各个县中心可以对本区域的设备进行管理,对本区域的信息进行发布;

5、终端设备的管理通过GIS电子地图,直观显示和查找,某区域可以任意放大和缩小,终端设备可以查询、标识、记录等;

6、终端设备的添加、编辑、删除功能;终端设备可以随时增加和减少。终端设备的增加和减少不影响系统的正常运行。



四:方案优势

1 :  通则2G/3G/4G传输终端可自带GPS定位系统,能准确定位上报采集点位置信息。

      2:通过在林业重要观测点部署安装设备,就可以在远程观测设备部署点周围的情况,不用花费人力物力,舟车劳顿例程到现场去观测现场情况,节约了成本花费,并且提高了工作效率。

      3:可快速灵活布控,特别适合森林,景区等恶劣的环境下监控,也适合在大范围较难布线的应用环境中。

      4:2G/3G/4G无线自动气象站系统是采用深圳通则的2G/3G/4G传输终端,实现了实时在线,永远在线,稳定可靠的数据传输。在成熟的2G/3G/4G网络上构建无线数据网络,其通信费用较低,接入设备可以移动等特点使得气象数据传输的成本和技术服务成本大为降低。而且深圳通则的2G/3G/4G数传采用工业级设计,组网灵活,安全可靠,实时在线的特点很适合运用在工业场合。

     5:通则2G/3G/4G自动气象站应用系统基于2G/3G/4G技术的气象信息采集系统,它由气象采集器、PLC逻辑控制、通则2G/3G/4G DTU、数据中心(管理工作站,数据库服务器,web发布服务器)组成。采集器负责实时采集各种气象参数(风速,温度,湿度,气压等等),然后汇总到PLC控制逻辑,接着传到通则2G/3G/4G传输终端,通过2G/3G/4G网络把数据汇集到服务器,服务器上的数据可以通过web和客户端形式发布到各个省县级气象站。具有采集数据快速准确,能快速生成统计分析,安全可靠等特点,极大地提高了气象发布的实时性,稳定性,高效性。
